Routing & Switching [VLAN #Part 3]

 VLAN TRUNKING

Pada postingan kali ini saya akan membahas tentang konfigurasi suatu jaringan VLAN Trunking. Berikut penjelasan dan tahap-tahapnya.

Tahap-tahap dalam Mengkonfigurasi VLAN Trunking

1. Buka Aplikasi Packet Tracer pada PC, Komputer atau Laptop anda
2. Membuat Desain Jaringan VLAN

3. Setting IP-Address

• PC1 :

• PC2 :

• PC3 :

• PC4 :

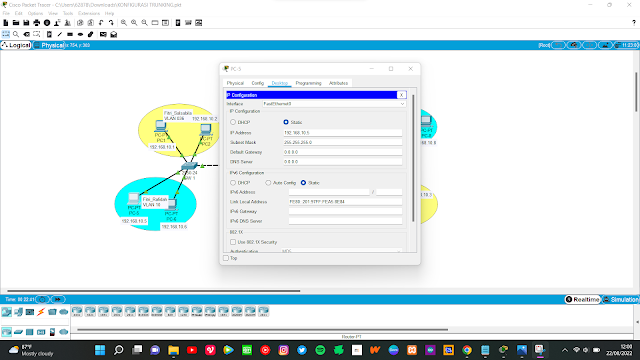

• PC5 :

• PC6 :

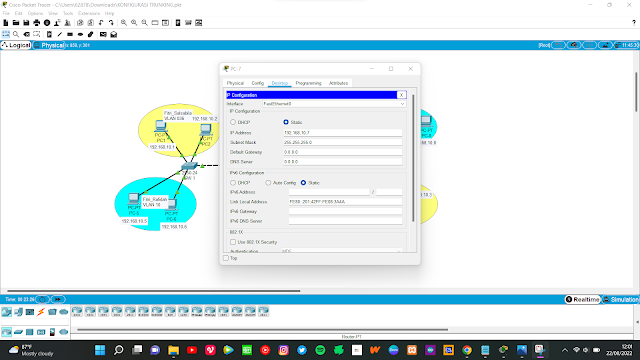

• PC7 :

• PC8 :

4. Setting Hostname Switch

Langkahnya diantaranya :

switch>enable

switch#configure terminal

switch(config)#hostname [namakalian / bebas]

switch(config)#exit

Perhatikan gambar dibawah ini!

• Hostname Switch 1

Lakukan langkah tersebut pada switch yang lain.

• Hostname Switch 2

5.  Setting VLAN Name

Setelah membuat hostname pada switch kalian, langkah selanjutnya yaitu :

switch#vlan database

switch(vlan)#[vlan ke-...] name [Nama_Tambahan / Bebas_Tambahan]

Contoh =    switch(vlan)#vlan 20 name LAB_Jaringan

Perhatikan gambar berikut ini!

Lakukan langkah yang sama pada switch kedua.

6.  Interface Configuration ke setiap Port pada Switch / Switchport Mode Access

Pada tahap ke-enam ini, yang perlu kalian lakukan adalah  :

switch>enable

switch#configure terminal

switch(config)#

Bila sudah berada di mode ini, maka kalian tinggal melakukan hal yang sama seperti yang sudah saya jelaskan di postingan sebelumnya.

Hanya saja, pada konfigurasi kali ini saya akan menggunakan sedikit perbedaan dimana pada saat masuk ke mode switchport mode access  saya akan singkat menjadi :

switch(config)#int ra fa 0/2-3

switch(config-if-range)#sw mo acc

switch(config-if-range)#sw acc vlan 036

switch(config-if-range)#do show brief

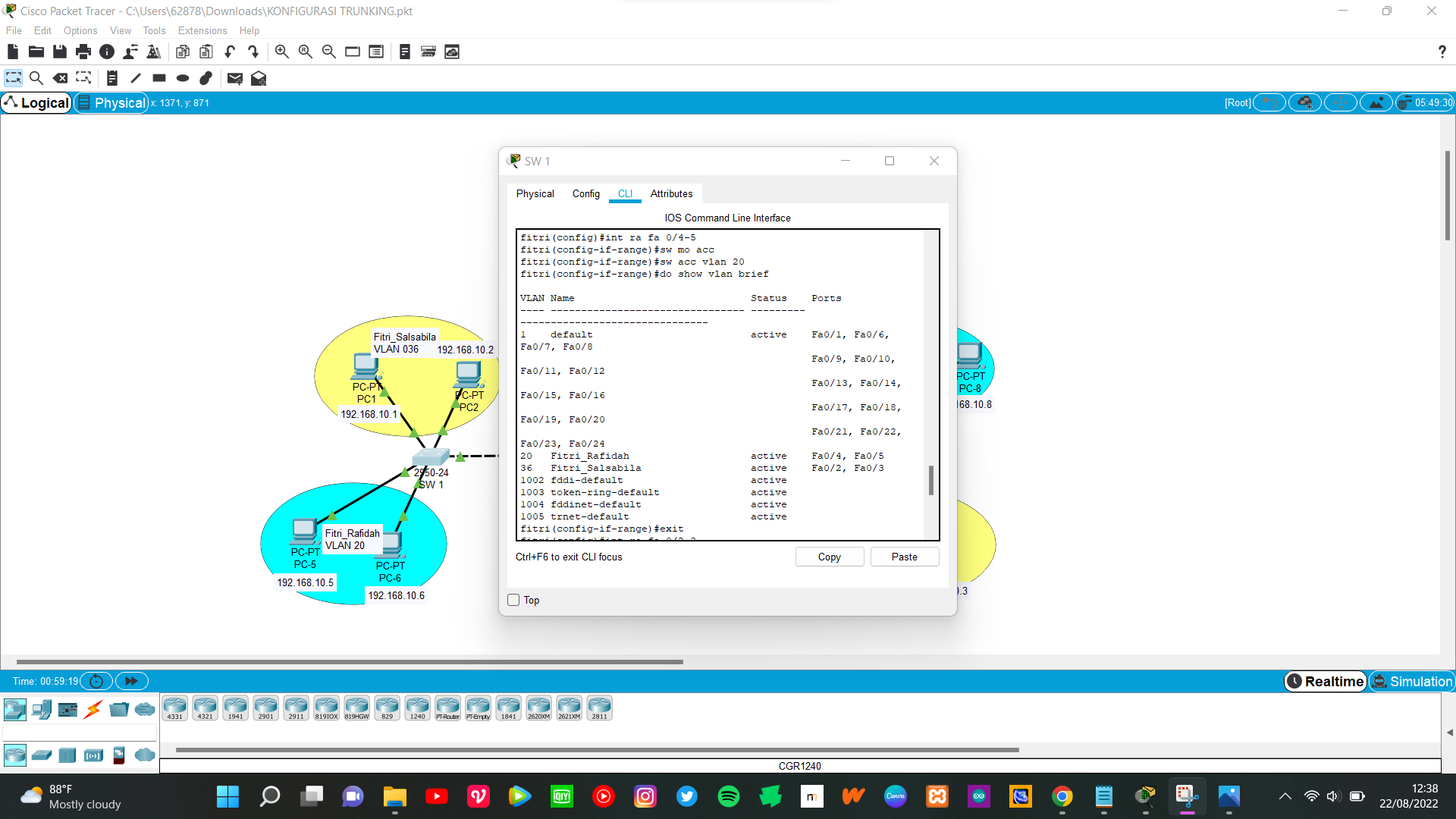

Contoh =

Lakukan kembali langkah yang sama pada switch kedua, seperti pada gambar berikut :

7. Menjalankan Switch Mode Trunk

Langkahnya ialah sebagai berikut ;

switch#configure terminal

switch(config)#interface FastEthernet 0/1

switch(config)#switchport mode trunk

switch(config)#switchport trunk allowed [vlan ke-... - ke-...]

Contoh =   switch(config)#switchport trunk allowed vlan 20-036

Perhatikan gambar berikut!

Lakukan kembali langkah yang sama pada switch lainnya.

8. Menjalankan Perintah Run Configuration / Show Running Config

Langkahnya ialah sebagai berikut ;

switch>enable

switch#show run

switch#show running-config

Perhatikan gambar!

Lakukan kembali langkah yang sama pada switch lainnya.

9. Test Ping

Dalam tahap terakhir ini, langkah yang dilakukan yaitu :

• Pilih PC mana saja
• Buka Dekstop
• Pilih cmd / Command Prompt
• Ketik ping
• Masukkan IP-Address PC tujuan

Contoh =   ping 192.168.10.3

Perhatikan gambar dibawah ini!

1. Pertama saya mencoba menge-ping dari PC1 kepada PC3 dan PC4 yang ada di VLAN 036
2. Lalu saya menge-ping dari PC5 kepada PC7 dan PC8 yang ada di VLAN 20

Jika sudah sama seperti pada tampilan di gambar, maka konfigurasi VLAN Trunking kita sudah berhasil.

Finished

Selamat mencoba..😉🙌

Semoga berhasil!👌😎
